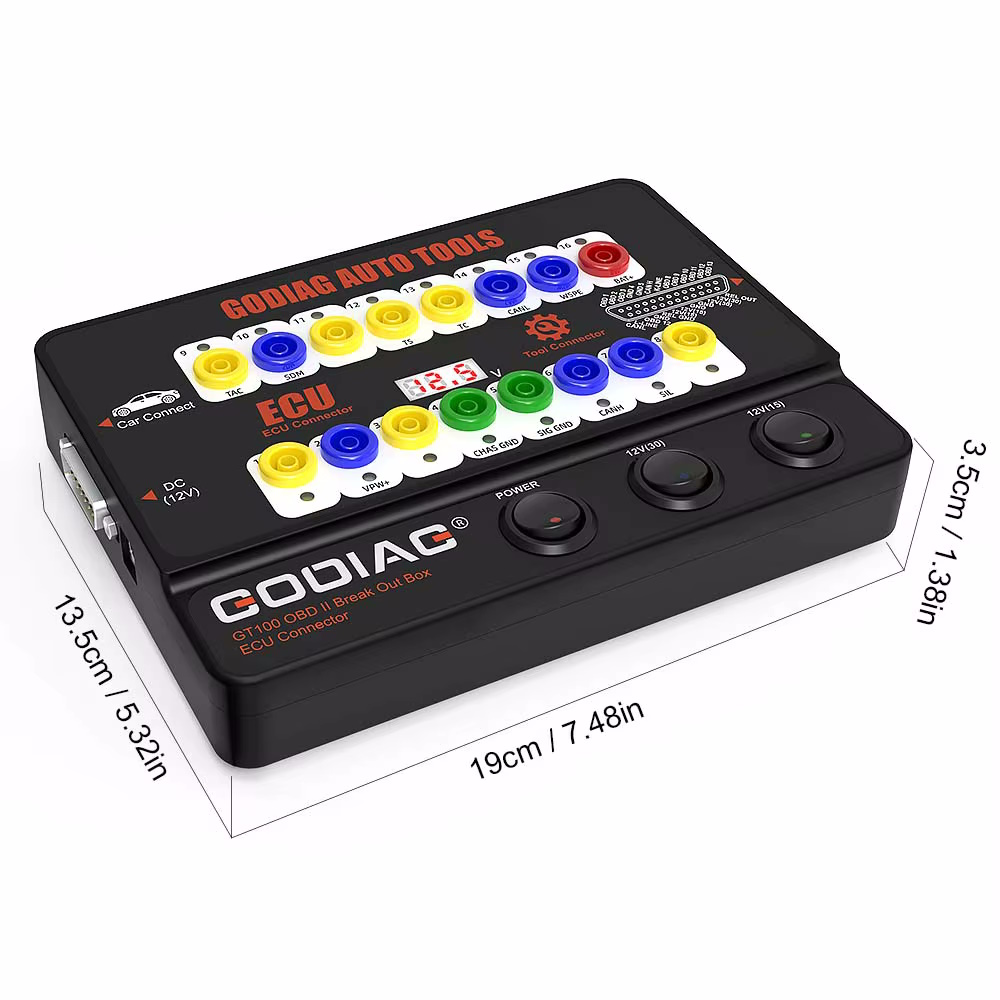

GODIAG GT100 PRO

Fonctionnalités :

GODIAG GT100 PRO est la dernière plate-forme de test pour la détection de communication du protocole OBDII et la maintenance/diagnostic/programmation/codage de l'ECU.

Il peut convertir l'interface OBD2 de la voiture en 16 broches pour la détection du signal.

Capable de connecter les modules simples ou multiples du véhicule. Il peut être connecté à n'importe quel outil de diagnostic pour savoir si la communication automobile est correcte ou non.

Il peut également alimenter la voiture lorsque vous changez la batterie pour éviter la perte des données du module de commande du véhicule.

Sur le banc, connectez le module ECU en utilisant le connecteur banane ou l'adaptateur ECU dédié db25, Godiag GT100 + affichera le courant électronique.

Affichage de la valeur du courant électronique :

L'utilisateur peut voir intuitivement l'état actuel de l'ECU. Il n'y a pas d'affichage actuel ou le courant affiché réel est incompatible avec le courant attendu de l'ingénieur, alors vous pouvez immédiatement vérifier si le câblage est incorrect, si le câblage est correct, il peut juger que l'ECU est peut-être cassé, il n'est donc pas nécessaire pour effectuer une communication de diagnostic et peut réparer directement l'ECU.

Communication de protocole CANBUS

GT100 + Pin 1, 9, 3, 11 12, 13, 8 (correspondant au connecteur banane jaune sur la machine), ces interfaces de protocole obd2 non standard peuvent afficher le protocole de communication CAN BUS ou K-Line.

Le GT100 ne peut afficher que le protocole K-Line Pwm Vpw + KWP 2000. GT100 + affichera la communication du protocole CANBUS K-Line Pwm Vpw + KWP 2000.

Réinitialisation instrument /antidémarrage lorsque toutes les clés sont perdues

Lorsque vous souhaitez programmer la clé pour VW, Porsche, Mitsubishi et d'autres voitures avec toutes les clés perdues, ou pour programmer l'ECU Toyota, vous devez d'abord activer le tableau de bord (réinitialiser l'instrument) ou réveiller d'abord le module antidémarrage. Ensuite, vous pouvez opérer directement en utilisant GT100 GT100 +.

Pour les clés Porsche et VAG de 4e génération / 5e génération (par exemple, le nouveau A6L Touareg A4 Q5 A7), veuillez utiliser GT100 + pour court-circuiter le connecteur banane PIN 16 —- PIN 1 pour allumer le tableau de bord, puis utiliser l'outil de programmation de clé pour connectez-vous à l'adaptateur femelle du GT100 + pour la collecte de données. Certains tableaux de bord de véhicules ne s’allument pas, mais des données peuvent également être collectées, par exemple : A6L Q7.

Pour remplacer l'ECU du moteur de Toyota ou pour utiliser un programmeur de clé pour programmer Toyota lorsque toutes les clés sont perdues, il faut court-circuiter PIN13-PIN4

Pour programmer la clé Mitsubishi avec toutes les clés perdues ou pour définir OBDII lorsque toutes les clés à distance sont perdues, veuillez court-circuiter PIN1-PIN4.

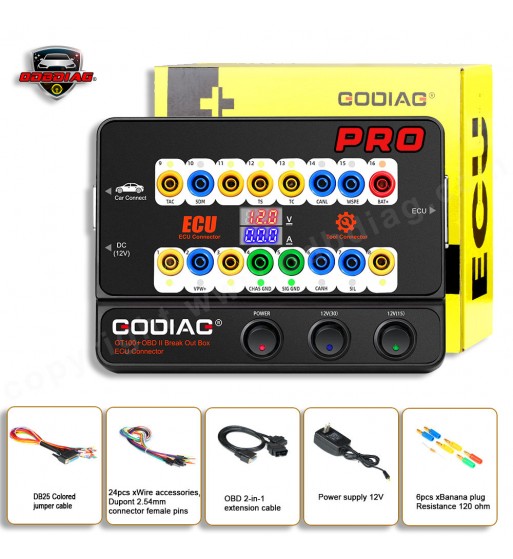

Contenu du colis :

1 pièce Godiag GT100 PRO

1 pièce x Câble d'extension OBD 2 en 1

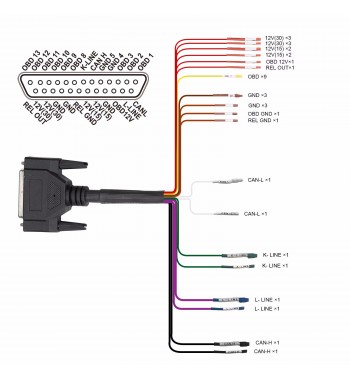

1 pièce x Câble de démarrage coloré

1 pièce x Alimentation 12V (EU)

1 pièce x Résistance 120 ohms

6 pièces x Fiche banane

24 pièces x Accessoires de fil, broches femelles de connecteur Dupont 2,54 mm

GARANTIE 1 AN
